什么是 Planispheric Astrolabe？

Curio 编辑部更新于 2026-10-11

星盘是一台用黄铜做成的计算机——暗金色的分层圆盘，每一道线、每一圈环、每一根星尖都在替天文学干活，这套视觉语言里没有一处装饰可供删减。

Planispheric Astrolabe 速览

平面星盘是一件中世纪的天空模拟计算机：一块铸造并镌刻的黄铜圆盘，把天穹压成一幅人可以握在手里的投影。名字道出了原理——“平面”的意思就是天球被摊在了一个平面上——整套设计都从这个用途里长出来。选黄铜不是为了好看，而是因为木头会变形；一件刻度必须几代人都保持几何精度的仪器，经不起任何位移。

它的构造是分层的。带凸缘的母盘（mater）里叠放着一摞刻度盘（tympan）——薄板，每一张都按某个使用纬度镌刻。其上覆着星网（rete），一块镂空的透雕板，上面锉出来的星尖和一圈偏心的黄道环，可以在下方的刻度盘上自由转动。转动星网，就是转动天空：星辰与太阳的路径在固定的地平线和等高圈上滑过，线与线交会之处便能读出时间、位置与角度。仪器背面则是影方、历表和三角函数刻度，用于测量与推算。

作为视觉系统，星盘是暗的、同心的、一丝不苟的。留存至今的实物都沉淀成深沉的古金色，只有星尖和刻线被光线照到、被手摩挲过的地方还亮着。星名用库法体刻在星尖底下。盘面上的一切都是在工作的刻度：分层是真的分层，圆是真的同心圆，没有一根线是拿来填空的。深色底面、细密的金属细节、不含任何装饰——这就是以星盘为根的设计系统所继承的纪律。

查看 Planispheric Astrolabe 完整设计系统

Planispheric Astrolabe 从何而来？

这套风格取材的星盘，属于12至14世纪伊斯兰世界的数理天文学传统。资料记录里，有一件马格里布星盘约制于1145至1155年间，另有一件与艾哈迈德·伊本·阿里·沙尔菲（Ahmad ibn Ali al-Sharfi）相联的仪器，年份是伊历729年，即公元1329年。两件相隔近两个世纪，设计者感兴趣的正是其中的延续性：一种足够稳定的布局，让不同代的工匠能照同一张图纸干活，同时又让每件仪器带有各自的手感。

仪器背后的几何是球极平面投影——一种把球面上的圆映到平面上仍是圆的方法。转动的星网描画星辰的视运动；其下的刻度盘则为某一个纬度画出当地的地平线、等高圈以及划分天空的那些线。这也是为什么一件认真制作的星盘会配几张刻度盘：每一张对应地球上的一个地方。星网上那圈偏心的黄道环并非花样——太阳的年行径相对天赤道倾斜，在这种投影里，这份倾斜表现为一个圆心错位的圆。

制作这类仪器的传统，是地域性的，也是高度专业化的。记录把它放在整个伊斯兰世界，从马格里布到安达卢斯，其中一处地点注明是塞维利亚近郊的阿尔卡拉。安达卢斯与马格里布的作坊铸造圆盘、镌刻刻度、手工锉出星尖、刻下阿拉伯文的星名，而这一切都发生在一个更大的数理天文学文化之中——观测、计算与制器，被视为同一门手艺的不同部分。星盘既是教具，也是速查表，还是随身的仪器。

传到设计里的，是一种对待装饰的态度。星盘上的美，是精确的副产品：细密刻出的圆、锉出来的星尖、镌刻字母安静的节奏。带装饰的仪器当然也有，但这套系统所取的视觉语言是它的工作面——每一根线都在做算术的表面。这也是这套风格给自己立下的规矩：一个标记如果不能被读成刻度、标签或指针，它就不该存在。

Planispheric Astrolabe 的视觉特征是什么？

暗黄铜底

底色是深沉的古金色——旧黄铜的包浆，而不是新铜的闪亮。亮度被配给到金属真正受光的地方：星尖的顶端、刻线的切口。因此对比来自深色场域上细小而锐利的高光，而不是大面积的浅色区，整个页面带有一件收在匣中的器物的静气。

同心刻度

所有的圆共用一个圆心。表示时辰、度数和月份的环层层相套，就像真实刻度盘上的刻度，环与环之间的间距足够规整，眼睛先读到结构，才读到标签。这套系统里的同心圆从来不是装饰性的边框；它是一道原则上可以被读出来的刻度。

真实分层

分层是真的分层。母盘托着刻度盘，刻度盘在星网之下，星网被镂空，所以底下那块板从孔洞里露出来。落到界面上，意思是面板真的相互叠压，下层透过缝隙可见，而不是平面卡片靠柔和阴影假装有深度。

银色星钉

细小的银色点子在暗色圆盘上标出星辰，呼应着星网上锉出的星尖——资料记录里的那张星网共有二十九根。它们是主要的点缀：细小、偏冷、稀疏，让盘面有了夜空的质地，却不必画出一颗具象的星。银色是暖色底面上唯一的冷色，所以一眼就读成“待找的东西”。

库法体标注

星名与黄道十二宫用库法体刻在星尖底下。库法体是阿拉伯文里棱角分明、几何感强的一种书体，适合刻进金属，它方正的字形与规整的刻线相处得自然。标注小而均匀，有镌刻的质感，落在它所指的那条线起头的位置——它们存在，永远是为了指认某件东西，而不是为了装饰。

背面

星盘的背面是另一页，有它自己的逻辑：用于从影子读取高度的影方，把日期和太阳在一年中所处位置对应起来的历表，以及三角函数刻度。它提醒设计者，一套系统可以有一个展示状态的正面，和一个负责演算的背面。落到界面上，这就是一个理由：把换算、刻度、参照这类工作工具，安置在主视图之后有意为之的一步之外。

无一处装饰

这是统领其余各条的规矩。盘面上的每一根线都是在工作的刻度；没有一根是拿来填空间的。没有花丝，没有花卉边框，没有为了让金属显得富贵而罩上去的渐变光泽。丰富感来自密度与准确——观看者能感到每一处标记都经得起核对——而这种可靠的感觉，才是这套风格真正的奢华。

查看 Planispheric Astrolabe 完整设计系统

谁塑造了 Planispheric Astrolabe？

Ahmad ibn Ali al-Sharfi

沙尔菲的名字，在资料记录里与伊历729年（公元1329年）的那件星盘联系在一起。这是两件基准仪器中较晚的一件，说明了这套基本布局——母盘、刻度盘、星网、镌刻的背面——作为一种实用标准延续了多久。对设计者而言，他代表这一传统里制器人的一面：一个把自己的名字署在器物上的人，而这件器物的美，是每一道刻度都准确的副产品。

The Maghribi astrolabe, c. 1145–1155

记录里较早的那件基准仪器，约制于1145至1155年间，出自伊斯兰西部的制器传统。它在这套风格里的作用，是提供这一图样最早的形态：暗色的金属盘面、同心的镌刻、镂空的星尖，已经完全成形。它说明后来设计语言里没有哪一样是晚近添上去的；这份纪律从一开始就在。

Stereographic projection

球极平面投影是让这件仪器成为可能的数学方法，它把天空中的圆映成平板上的圆。它不是一个人，却像是这套风格沉默的作者：环之所以同心，黄道之所以偏心，星辰之所以能对着地平线的线条移动，都因为它。理解它的设计者，会把圆当作论据来用，而不是当作形状。

Andalusi and Maghribi instrument-making

安达卢斯与马格里布的作坊，是这种外观的集体作者。浇铸黄铜、镌刻刻度、锉制星尖、刻写库法体星名，是几门各自独立的手艺，却必须在每一条线上达成一致。由此成就的，是一种由层与层之间的协作所界定的风格——镂空板盖着镌刻板，镌刻板压着铸造的母体——以及始终服务于所标刻度的文字。

今天怎么用 Planispheric Astrolabe？

星盘风格适合那些以精确为卖点、且受众愿意细看的产品与演示：科学与技术软件、与时间、地点和导航有关的工具、工艺与传统品牌、博物馆，以及关于数学或科学史的说明性写作。它是一种细节很多的深色风格，所以在能看清这些细节的屏幕和印刷品上更能得到回报，同时它要求每一个标记都挣得自己的位置。

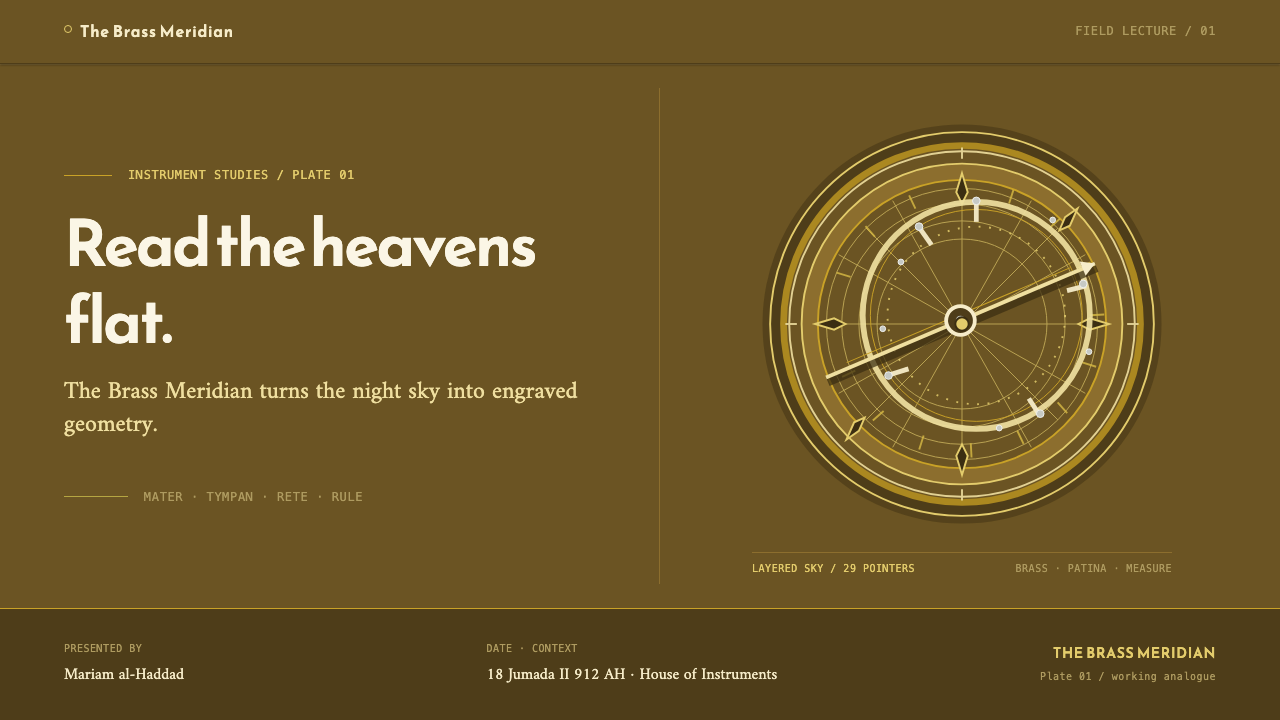

做封面时，让一组大尺度的同心环偏心地落在深色底上，标题排得小而均匀，放在它旁边。内容页可以让材料以真实的层叠关系摆放：一块主面板，下面显然压着一块更薄的面板，用细环或细线而不是方框分隔。数据页是这套风格天然的主场，适合放射状与圆形的图表——极坐标图、钟表式示意图、一年的日历——高亮色只留给唯一重要的数据系列或指针，银色小点标记单个数据点。

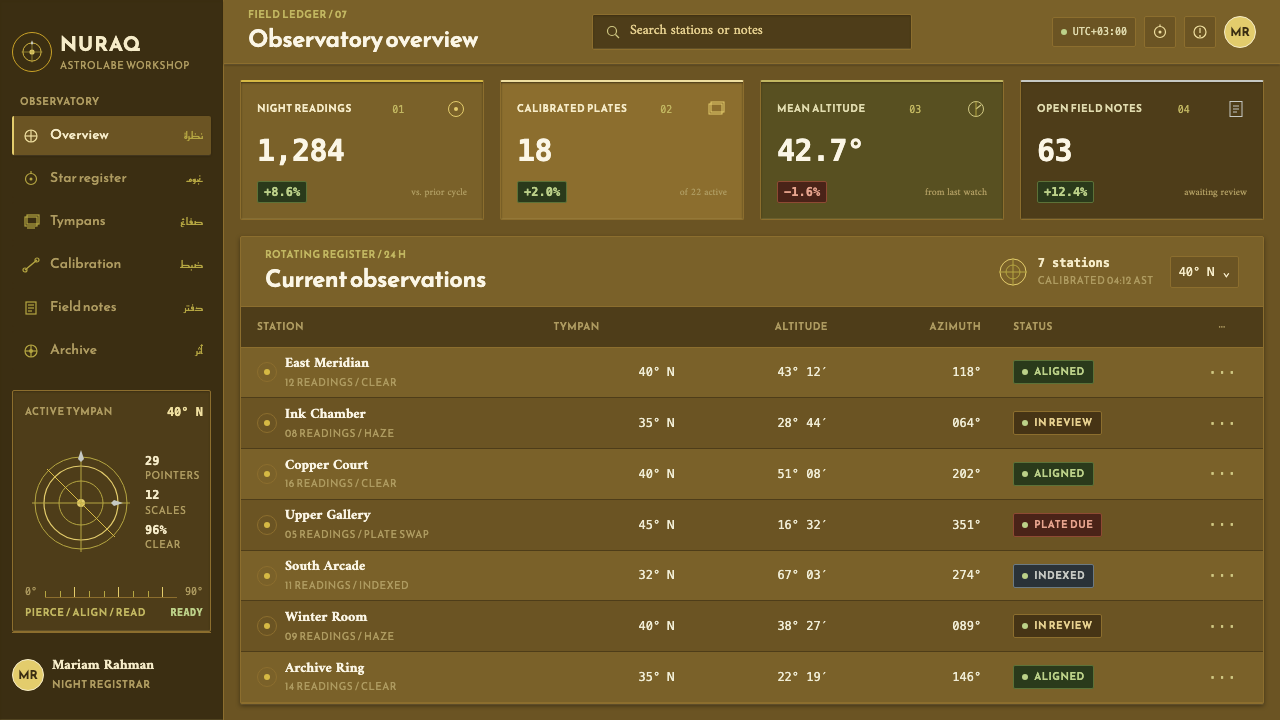

在网页上，可以想一想那些真正关乎位置与时间的仪表盘：日程工具、轨道或潮汐计算器、围绕表盘布局的可观测性视图、在意纬度的地图。导航可以是一道细环或一排小标签，内容可以放在相互叠压的面板里，次要的工具——换算、设置、参考——则可以放在一个“背面”视图里，退后正面一步。定价页可以把方案做成层叠的板：每一块为不同情形而镌刻，用一个银色标记而不是横幅来突出其中一个。

在编辑与营销内容里，这套风格给一篇关于仪器、天文或手艺的长文一种严肃的、博物馆式的声音。用宽裕的页边距，用小而有镌刻感的图注，用细线取代带色方框。对精密器物的制造者——仪器、腕表、导航或科学类产品——星盘的信息无需任何断言就可信：表面本身就暗示每一处标记都是有用的。摄影最好是真实金属的特写，打光克制。

最常见的错误，是把它当作“黑底金字的奢华风”，往上叠渐变光泽、辉光、花丝和仿黄铜纹理。这种外观的源头是一件工作中的仪器，没有功用的装饰与它相悖。相关的错误是用仿阿拉伯文的展示字体，给界面添上“东方情调”——如果要用库法体，它应当指认某件真实的东西，放在正确的位置，小而清晰。最后，别把高光做大：深色底面才是重点，把银色或亮铜色用作大面积填充，会毁掉那份让细节得以显现的安静。
