什么是 SCADA Grid Wallboard？

Curio 编辑部更新于 2026-10-25

电网调度员眼里的电网就长这样：纯黑底上饱和的线条，颜色只表示状态，没有任何东西藏在悬浮之后。

SCADA Grid Wallboard 速览

SCADA 电网大屏（SCADA Grid Wallboard）这套设计系统，取材于电力调度中心的那面视频墙。母线、断路器和输电线路以单线图的方式画成模拟屏，用饱和的笔画画在黑底上，铺满整面墙；旁边是频率和系统负荷的趋势曲线，底下是一条固定分栏、不停滚动的告警日志。它是所有在用界面里最不讲装饰的视觉语言之一：屏幕上的每一笔，不是一件设备，就是一个测量值，要么是一个事件。

它的组织原则是：颜色是状态，不是装饰。合闸的断路器是红的，分闸是绿的，告警是黄的，失电设备是灰的，青色的母线则把网络串在黑底上。这里红色代表带电，沿用的是北美断路器的配色惯例，和网页设计师的直觉正好相反——网页里红色表示错误或停止。把颜色拿掉，画面就散了架；加上设备并不具备的颜色，画面就在撒谎。

这是一个刻意不时髦的参照对象。这块大屏正是“高性能 HMI”改革派所反对的旧式惯例，而这套系统选择保留它本来的样子，而不是去纠正它：一块全天候亮着、人在房间另一头扫读的屏，看的人早就认得每一根线的含义。没有悬浮才出现的信息，没有软化成卡片的东西，没有圆角，没有毛玻璃。作为设计语言，它密集、直白，对它的观众一目了然，对其他人则带着一点温和的拒绝。

查看 SCADA Grid Wallboard 完整设计系统

SCADA Grid Wallboard 从何而来？

SCADA（数据采集与监控系统）及其近亲能量管理系统，是让运行人员远程监视并操作电网的软件层。这套系统把年代标在大约1990至2020年，视觉上的血脉则可以上溯到阴极射线管时代的模拟屏，以及16色图形终端。在有屏幕之前，模拟屏是一块把网络布局画在上面的面板；最早的图形终端用显示器上的彩色符号取代了面板，而绘图的习惯跨越了媒介的更替留存下来。

有三种实践在为它供养。第一是 SCADA 与能量管理系统工程本身：遥测、告警与远程控制。第二是单线图的绘制实践，即把三相网络按每条回路一根线来画、用标准符号表示断路器与母线的老惯例，这也是画面由直角和朴素方块构成的原因。第三是控制室人因工程，研究运行人员如何连续数小时扫读屏幕、响应告警、避免失误。三者合在一起，造出了这样一幅画面：几何属于绘图员，颜色属于运行人员。

这种风格用在哪里，和它从哪里来同样重要。全球的输电与配电调度控制室都在用这类显示，这套系统里的断路器配色采用的是北美的一套。其他地区可以给同样的状态指派不同的颜色，也有运行人员偏好相反的映射。这正是系统坚持“按原样呈现”的原因之一：红色合闸、绿色分闸是一种地区惯例，而不是普适真理，系统把它当作一个历史上准确的立场保留下来。

批评本身也是故事的一部分。高性能 HMI 运动的改革者大体上认为，黑底上的饱和色会使运行人员疲劳并遮蔽关键信息：更平静的背景、只把颜色留给异常状态，能帮助人更早发现问题。不论你是否接受这种观点，它都是有用的背景。这套系统里的大屏，正是他们所反对的东西，被有意保存了下来。它展示了在颜色被随意指派给每一种状态的年代，一套成熟的、高风险的界面是什么样子，而它的价值恰恰来自它是如此不时髦。

SCADA Grid Wallboard 的视觉特征是什么？

颜色即状态

每种颜色只表示一件事。合闸的断路器是红的，分闸是绿的，告警是黄的，失电设备是灰的，青色母线把网络衬在黑底上。颜色从不用来让屏幕显得生动；某种色相一出现，就说明某件设备处于那种状态。这套色板是一份碰巧成了图画的图例。

单线图模拟屏

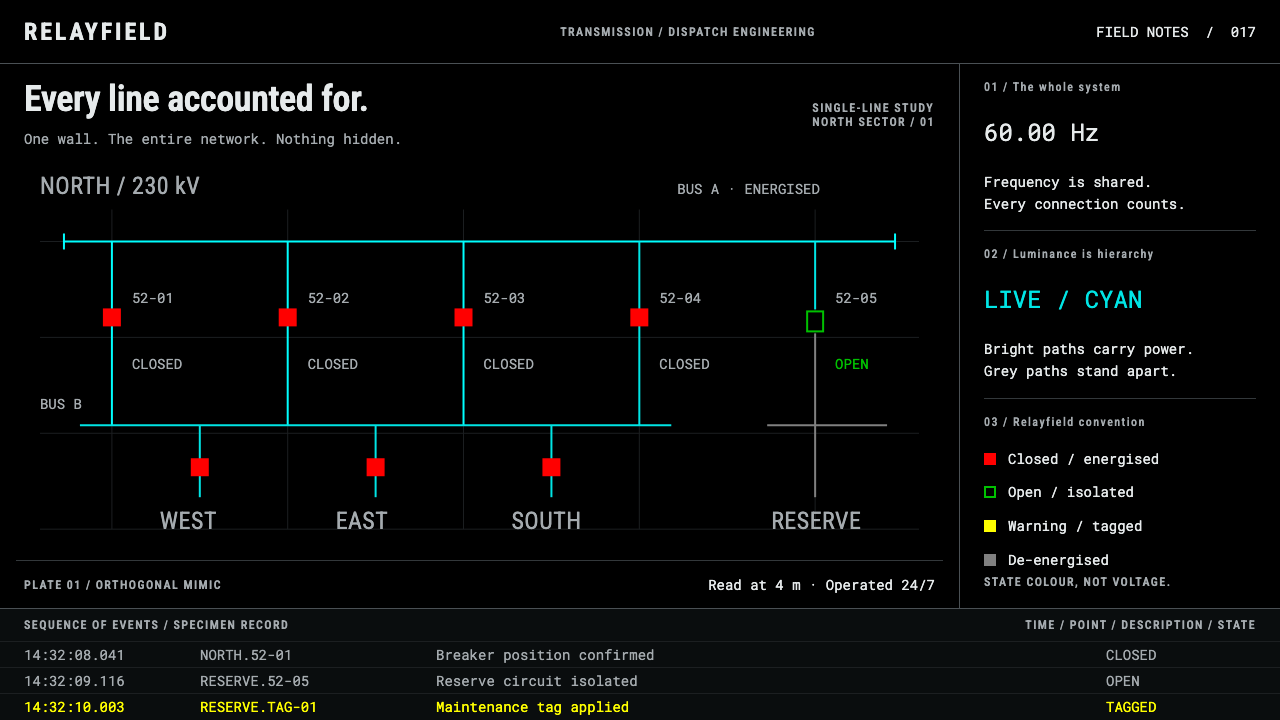

网络被画成单线图：母线、断路器和输电线路是饱和的笔画，只走直角。设备符号是朴素的几何形，断路器是方块。模拟屏是实体电网的地图，而不是它的插图，所以熟悉这个厂站的人能读懂，不熟悉的人读不懂也无妨。

纯黑底

整面墙立在纯黑底上，没有纹理、没有暗角、没有面板边框。饱和的笔画仅凭对比与底面分开，所以颜色一变，远处也看得见。黑是读取每种状态的参照底，绝不会为了让屏幕显得更友善而调亮。

趋势曲线

频率和系统负荷以朴素的曲线画在黑底上，摆在单线图旁边。它们是用来扫一眼的，而不是用来研究的：曲线偏离了平常的走势，就是信息。标注极少，整个画面是为隔着房间读而构图的，而不是为凑近了看。

固定分栏的告警日志

单线图下方，告警日志在永不挪动的分栏里滚动。运行人员知道该看哪里，新的一行靠位置找到，和靠阅读一样多。列表简练、表格化，事件按顺序到来，而不是被归并、被概括，或者收进某个抽屉里。

一切可见

没有东西藏在悬浮之后，没有面板会折叠，也没有哪种状态需要靠提示框才能看懂。这面墙恒定而密集，因为读它的人要在全天候里一眼掌握整张电网的状态。密度被当作这种媒介的特性，而不是需要被重新设计掉的缺陷。

硬朗不加柔

没有圆角卡片，没有毛玻璃，没有阴影，没有渐变。元素只有线条和带直角的平涂块。这种视觉语言在说：这是一件仪器，不是一张产品页，它的权威来自准确，而不是精致。

查看 SCADA Grid Wallboard 完整设计系统

谁塑造了 SCADA Grid Wallboard？

Ricardo Olsen

奥尔森是这套系统的研究资料列出的关键人物，对应它所取材的 SCADA 与调度控制室传统。屏上的这些惯例——模拟图、状态色、告警列表——是许多工程师共同的遗产，而不是某个人的发明，所以最好把他当作通向那一批文献的路标，本文不把任何具体设计归在他名下。

SCADA and energy management systems

这是从变电站收集遥测数据、让运行人员远程分合设备的软件层。它提供了屏幕的词汇：母线、断路器、模拟量、告警。墙上的每个元素之所以存在，是因为运行人员需要看到它，或者需要对它采取行动。

Single-line diagram drafting practice

工程师早就习惯把电力网络按每条回路一根线来画，用标准符号表示断路器和母线。这种实践解释了这面墙为什么由直角和朴素方块构成，也解释了它为什么读起来像一张技术图纸，而不是一幅插图。

Control-room human factors

这是研究运行人员如何连续数小时盯屏、察觉异常、避免失误的学科。它解释了固定的位置、恒定的状态色和拒绝隐藏信息的做法。对这种风格的批评，也恰恰出自这个领域。

High-performance HMI reformers

运行界面设计里的改革运动反对这种饱和而多彩的大屏，大体主张更平静的背景、把颜色留给异常状态。他们是这套系统自己的介绍里那个相反的声音，而正是这种对照，让旧式风格被原样保存。

今天怎么用 SCADA Grid Wallboard？

SCADA 电网大屏是一种专业风格，在状态本身就是内容的地方最有力。当观众已经熟悉这套词汇，并且状态的集合很小、很固定、很重要时，它最有效。第一个决定是图例：定下每种颜色代表什么，写下来，并且绝不再把这些颜色用在别的地方。

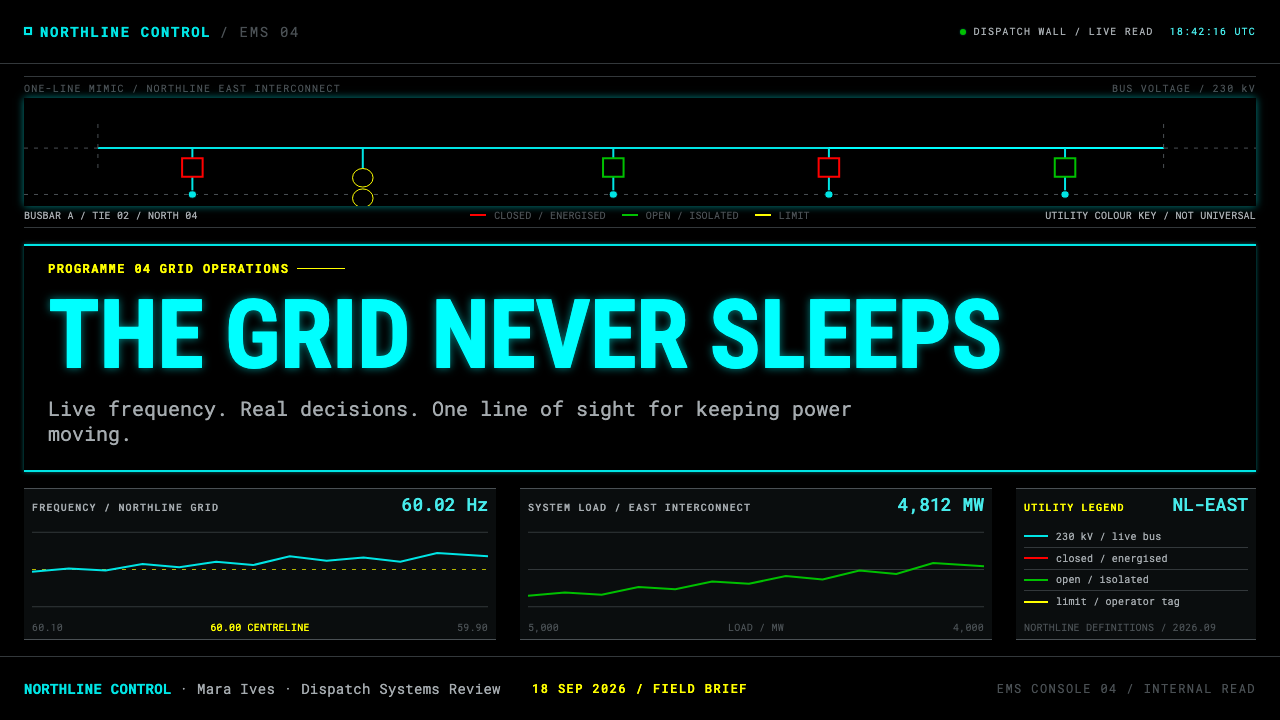

做演示文稿时，封面是一片纯黑底，一个极简的单线图图案，加上朴素排版的标题。内容页可以借用这面墙的三个区域——图示区、趋势区和底部的日志条——让每一页都有观众只需学一次的固定布局。数据页偏爱折线曲线和数字读数；避免饼图和装饰性的信息图。凡是用到颜色的页面，都应当带一个状态图例。

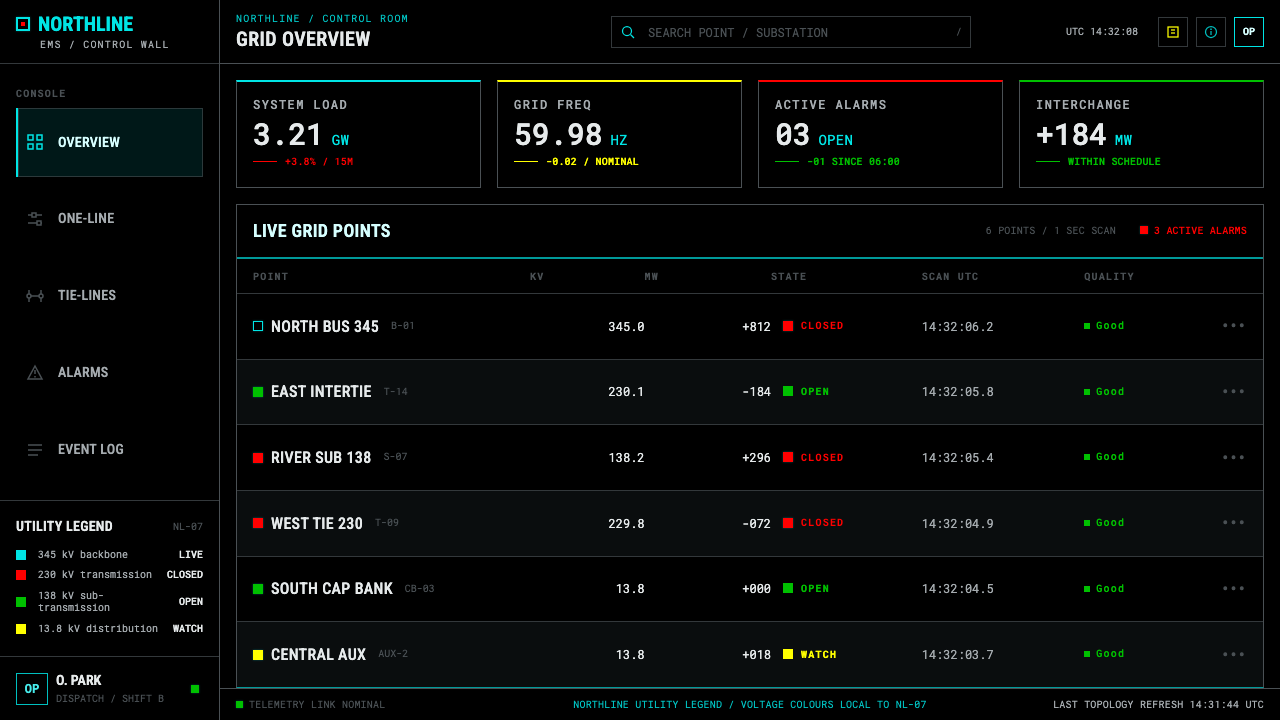

用在网页界面上，这种风格天生为仪表盘而生：状态页、可观测性与网络运维画面、设备集群、事件处置室，以及任何一整天开着的控制台。使用固定分栏、常驻的状态指示和不会重排的表格。对于定价或套餐对比，只借表格的纪律——固定的列、固定的位置——并且明确定义每一种状态色，免得有人在图例写着“带电”时把红色读成错误。

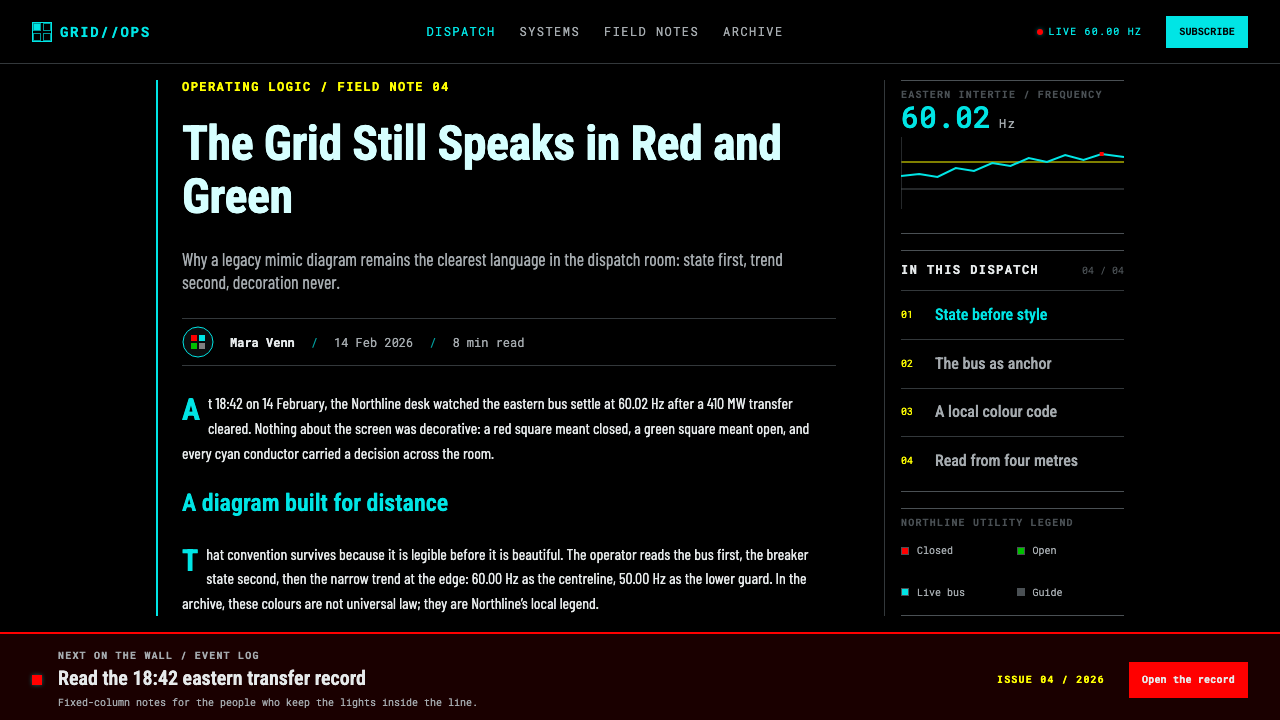

在编辑与营销内容里，这种风格适合工业、能源和基础设施品牌，技术白皮书、案例研究和可靠性报告。英雄区放一块真实的或示意的屏幕，比任何口号都更快地传达严肃。文案要简练、讲事实；这种风格会惩罚吹嘘。在面向消费者的场景里要节制使用，那里它的密度与不加柔化，要让人读成一种有意的选择，而不是默认值。

常见的错误都和含义有关。把网页里“红色是坏、绿色是好”的习惯搬进来，会违背系统赖以建立的“红色带电、绿色分闸”的映射，所以要么写明映射，要么有意识地改掉它。把饱和色拿来装饰，会毁掉这套系统的意义。把信息藏到悬浮之后、把角做圆、加上光晕，会把一件仪器变回一张产品页。只靠颜色还会让一部分人读不懂：给每种状态配一个文字标签或形状，并保持位置固定。
