什么是 Audiogram Chart？
纯音听力图是一张用形状说真话的表单——一只耳朵用红色空心圆，另一只用蓝色叉——正是这份自律，让它成为任何必须经得起糟糕复印的图表的范本。
Audiogram Chart 速览

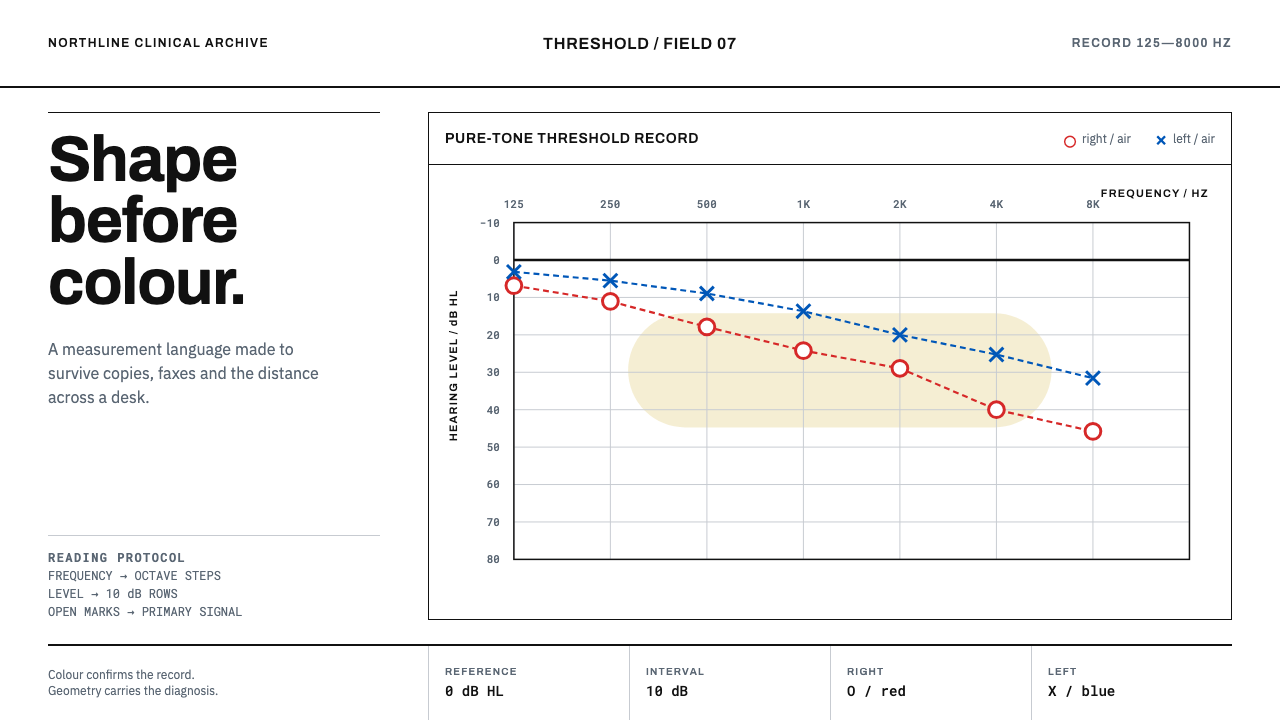

纯音听力图风格来自记录纯音听阈的临床表单。横轴是以赫兹计的频率，按倍频程排布；纵轴是以分贝计的听力级，听得越差，标记就画得越低。两只耳朵画在同一张格子上：右耳是红色的 O，左耳是蓝色的 X，骨导则是朝向读者的方括号，像一对耳朵。它是一张表单，而不是某种图表风格，它的设计关乎规程。
它的统领思想是冗余。意义由形状承载，颜色只是确认，所以整张表即便被糟糕地复印、传真，或在病历袋里转过一圈，依然能读。没有任何东西是实心的、发亮的，或仅仅依赖色相。一个标记靠轮廓来辨认，一条数据系列靠符号来辨认，整张网格靠克制来辨认。值得借走的自律就是：每一条信息至少编码两次。
视觉上，这张表是朴素的：白纸、发丝般的网格线、零线处略粗的横线、小而空心的符号，数据后面则是一块柔和的浅色区域——“言语香蕉”，标示出言语的声音落在哪里。红与蓝都在，但剂量很小，含义固定。没有渐变，没有投影，没有花饰。目标只有一个：哪怕印得很小，也要清清楚楚地读出来。
Audiogram Chart 从何而来？
资料把这张表单的年代定在大约 1950 到 1990 年，也就是纯音测听与标准阈值表单成为日常临床实践的那几十年。纯音测听请受试者在一连串频率上，指出他们刚好能听到的最轻的那个声音；听力图不过是这些回答的记录。把结果画在一张固定的格子上，就把医生和病人之间的一次对话，变成了其他医生一眼就能读懂的文件。
表单底下的想法来自心理声学，也就是研究物理声音如何变成被感知的声音的学科。哈维·弗莱彻（Harvey Fletcher）是这里的参考人物之一：他对听觉与声音感知的研究，帮助确立了科学家理解听阈和各频率响度的方式。另一位是格奥尔格·冯·贝凯希（Georg von Békésy）：他对内耳如何响应不同频率的实验为他赢得了诺贝尔奖，他的名字也与一种自我追踪的测听方法联系在一起。这张格子是耳朵灵敏度的地图，数据后面那块弧形的言语声音区域，则是这门科学留下的痕迹。
标准化使这张表可以随身携带。听力图属于与美国言语听力协会（ASHA）和 ISO 对齐的临床文书体系，这是一套全球通行的约定：坐标轴、符号甚至颜色都是固定的，因此在一家诊所里画出的图，可以在另一家诊所里被读懂。右耳红色，左耳蓝色，圈和叉表示两只耳朵，方括号表示骨导：这些不是风格选择，而是约定好的词汇。这类标准化病历表单看重一致性胜过表现力，页面上的每一个决定都服务于毫不含糊的阅读。
这张表还得经得起一份病历的一生。它会被复印、被传真、被塞进档案袋，多年后被从没见过原件的人读到。这就是为什么零线要略粗一点，符号要空心而不是实心，颜色要作为第二信号而不是第一信号。听力图来自一种临床、机构化的、没有设计师的设计文化：每一个特征都因为能防止误读才赢得自己的位置。对借用它的人来说，它提供了一个难得的教训——如何在糟糕的条件下让数据依然可信。
Audiogram Chart 的视觉特征是什么？
倍频程频率轴
频率沿顶部按倍频程排布，因此页面上相等的距离代表相等的音程，而不是赫兹数上的相等差值。标签放在格子上方，那是读病历的人期待找到它们的地方。这条轴线传达的是一个通用的道理：选一种符合人们感知方式的刻度，并把标签放在视线最先落下的位置。
向下的听力级轴
听力级沿侧边自略高于零的位置向下延伸，阈值越差，标记画得越低。这张图是刻意倒置的：向下意味着损失更多，健康的耳朵画出的线则停留在靠近顶部的位置。这个不寻常的方向是一条要保留的约定，而不是要纠正的错误。零线画得比其余网格更重，把整页锚住。
空心符号词汇
右耳是空心圆，左耳是空心叉，骨导是开口朝向读者的方括号。所有标记都是轮廓，绝不是实心点，所以重叠的点依然看得见，符号后面的网格线也不会被遮住。这套词汇小巧、几何、一眼可辨——一套符号本该如此。
颜色只作确认
红色标右耳、蓝色标左耳，但只是第二信号。光看符号就能知道是哪只耳朵，颜色只是附和。这种冗余意味着这张图在灰度下、对色觉障碍的读者、在复制质量很差时都依然成立。在这里，红色是标签而不是警报，蓝色是标签而不是情绪。
发丝级临床网格
网格用极细的线画在素白的纸上，在零线和关键刻度处略强一点。它的密度足够用来对照读数，又轻到数据标记始终压得住它。网格线是用来查的，不是用来看的，它们绝不变成方框、卡片或色块填充。
言语香蕉
数据后面有一块柔和的浅色区域，形状大致像一根香蕉，标出言语的声音落在频率轴与听力级轴上的位置。它是页面上唯一的面状着色，柔和到从不与标记争夺注意。这个手法展示了如何在数据背后增添意义：安静地、用一个有自己名字的形状，并且不改变数据的读法。
是表单，不是图表
听力图是一张表单：有写姓名、日期的位置，有图例，有符号对照，而不只是一块绘图区。标签小而精确。图例是设计的一部分，而不是脚注，并且用的就是数据里同样的符号。这样做出的是一份能自我解释、可以归档的文件，而这正是太多现代图表缺少的品质。
谁塑造了 Audiogram Chart？
哈维·弗莱彻是一位美国物理学家，他对听觉与声音感知的研究，为心理声学以及按频率测量听力奠定了基础。他代表这张网格背后的科学思想：听力可以被测量、被比较，并且可以按频率画出来；同一个量可以在不同的听者、不同的耳朵之间被追踪。
格奥尔格·冯·贝凯希是匈牙利出生的物理学家与生理学家，他关于内耳如何响应不同频率的实验为他赢得了诺贝尔奖。他的名字也与一种由受试者自己追踪阈值的测听方法联系在一起。他代表生理学与临床之间的桥梁：对耳蜗的理解，变成了技术人员可以填写的一张表。
与 ASHA 和 ISO 对齐的文书体系，提供了这张表单的标准词汇：哪条轴朝哪个方向，哪个符号代表哪只耳朵，哪种颜色用来确认。标准制定机构不是设计师，但他们的工作是一种设计，因为一次约定、处处使用的惯例，免去了每家诊所各自发明一套的需要。正因为有它们，一张听力图在不同地方读起来是一样的。
临床听力师是进行测试并填写这张表的人，常常是手写，并且以读它为业。他们是这套风格背后的实践者：在临床听力学里，一份清晰可读的记录远比一份好看的记录重要。表单是围绕他们的需要设计的，即快速填写、快速阅读和毫不含糊的标记，而一份忠实的设计会把这些需要延续下去。
今天怎么用 Audiogram Chart？
纯音听力图是为必须被正确读懂、而不只是被看见的信息准备的风格。它适合健康、科学、工程和金融这类信任比花哨更重要的场景。它的力量是结构性的：用形状编码的符号、发丝网格、冗余的色彩，以及一张能自我解释的表单。用上这些，结果会在最好的意义上显得“临床”——精确、平静、可靠。

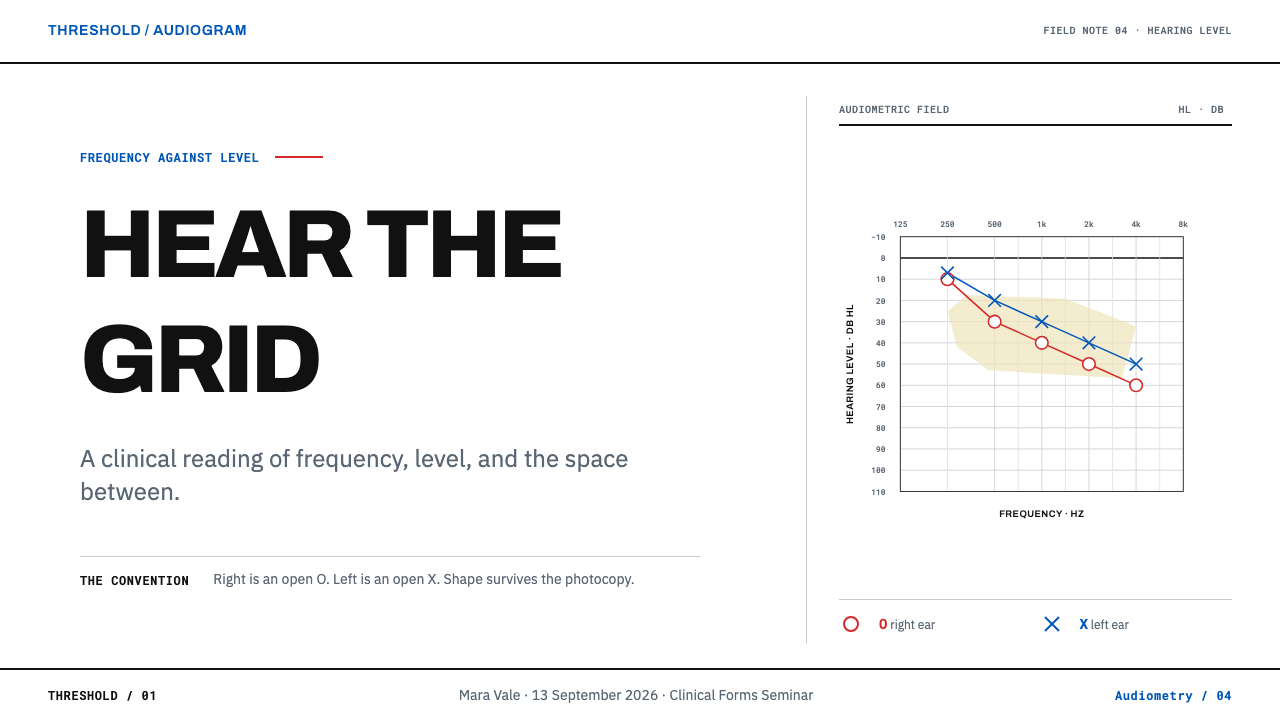

做演示文稿时，把封面做成表单的抬头：一个标题、一行简短的说明，加一条发丝线，落在素白底上，用一个空心符号作为唯一的图形。内容页可以是带图例的标注网格。数据页是这套风格大放异彩的地方：阈值式的图、空心标记、每个系列各有一种形状，数据后面铺一条柔和的色带，标出要紧的区间，比如正常范围或目标。要保证整套文稿黑白打印后依然清晰。

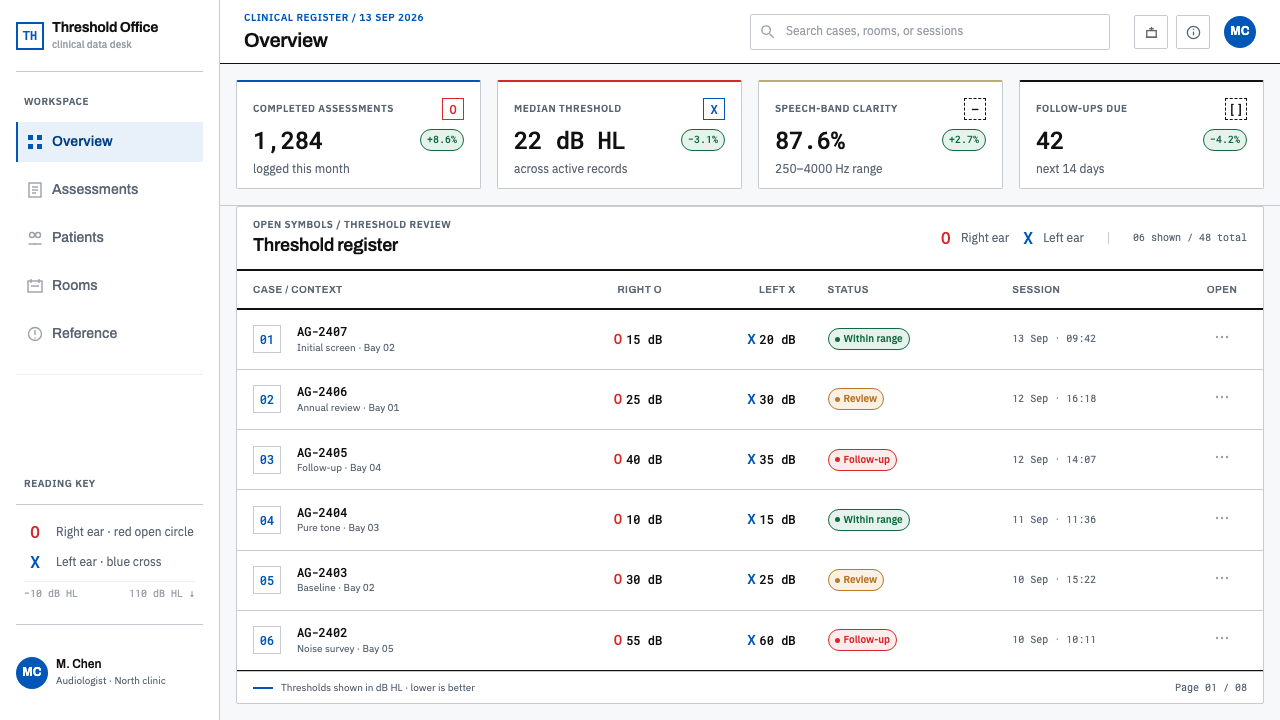

做网页界面时，可以把这套风格用在仪表板、监控视图、分析页，以及临床或健康类工具上。每个图表系列除了颜色，还要有自己的标记形状；把可接受范围淡淡地铺在数据后面；网格保持发丝粗细；图例紧挨着图表。数据表格可以带符号对照。表单要有精确的小号标签和清楚的分组。对比表里，用轮廓记号和文字，而不是实心徽章。

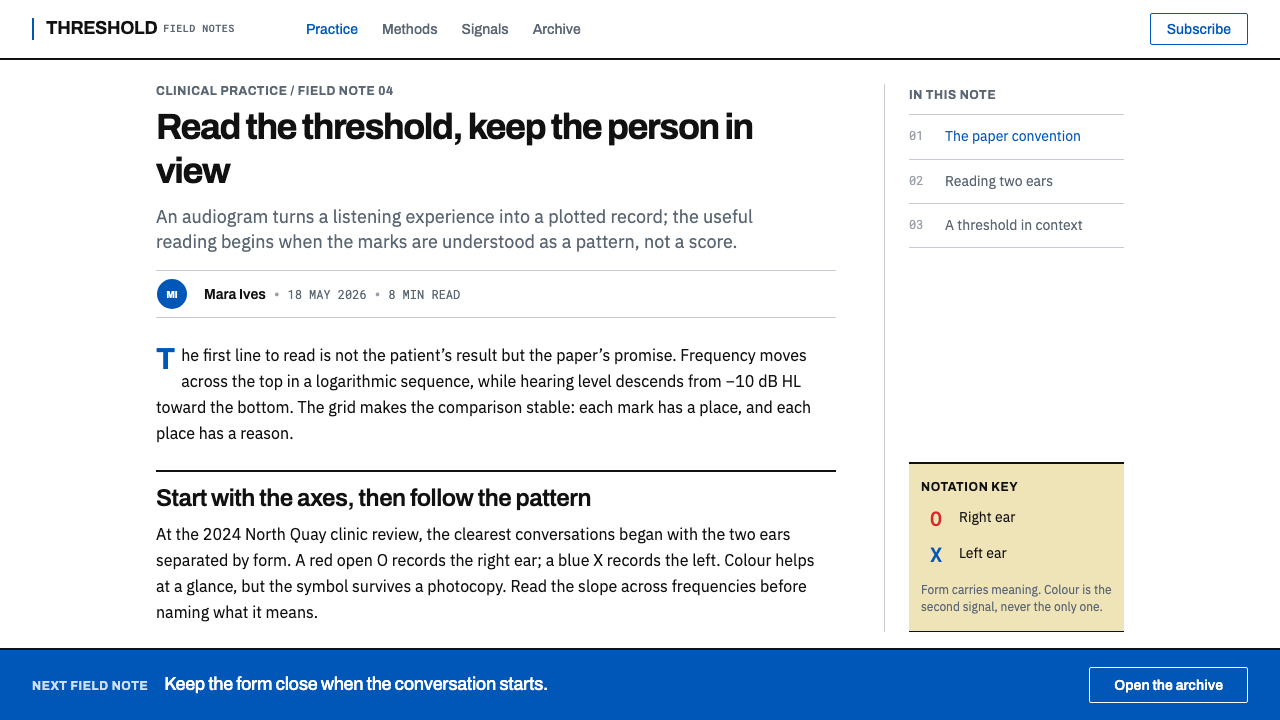

做编辑与营销内容时，这套风格适合健康科普、患者须知、科学传播、年度报告、数据新闻和听力健康品牌。把小而诚实的图表配上平实的图注，借用“言语香蕉”的思路，用一块柔和的区域突出重点，让文字保持冷静、基于事实。它带来的语气令人安心，因为它从不夸大：恰好呈现测得了什么，不多一分。
常见的错误是把这张表“软化”：把符号填实，加上渐变和投影，或者把零线画得与其他线一样重。第二个错误是只靠颜色，这会破坏让这套风格成立的冗余。第三个错误是把红色当危险、蓝色当平静；在这里它们只是“右”与“左”。第四个错误是用耳朵插图和声波去装饰页面，给一套靠安静取胜的设计添了噪音。
Audiogram Chart · 常见问题
为什么听力级轴是倒着的？
按照约定，这条轴从顶部接近零的位置开始，向下延伸，所以阈值越差，标记画得越低。健康的耳朵画出的线靠近顶部，听力下降读起来就是一次下沉。这个方向是临床约定，让图看起来像一条敏感度丧失的剖面。就设计而言，这是一个要保留的有意选择：在你用这套风格呈现阈值类数据时，不要为了迎合通用图表的习惯把它翻过来。
红色代表不好、蓝色代表好吗？
不是。红色标右耳，蓝色标左耳，仅此而已。颜色是确认符号，而不是评判结果。听力图有意避免用色相来表示好坏，因为读者需要把两只耳朵放在同等重要的地位上看。如果你在别的场景里借用这个约定，请把红与蓝分给彼此对等的类别，比如两个群体、两种条件或两侧，而不是好结果和坏结果。
这套风格能用在与听力无关的图表上吗？
可以，只要你保留它的原则。给每个系列用不同的空心符号，用只起确认作用的辅助色，用发丝网格加一条更强的参考线，再用柔和的色带标出要紧的区间。它很适合任何阈值式或区间式的数据：传感器读数、服务水平、测试结果、与正常范围的对比。对于重点在情绪冲击而不是精确读数的图表，它就没那么合适。
为什么符号是空心的，而不是实心的？
空心符号保存信息。两个标记重叠时，轮廓依然可以区分，而实心点会糊成一团。空心符号后面的网格线依然可见，读者可以看清标记到底落在哪里。空心形状在糟糕的复制质量下也要坚韧得多，因为一圈细轮廓会体面地退化，而实心形状可能晕开或消失。克制正是要点：符号负责辨认，网格负责定位。
这套风格能用在深色背景上吗？
这个主题是浅色的，围绕白纸和发丝线构建。为屏幕做深色版本是可能的，但细轮廓和柔和的着色区域在深色底上更娇弱，空心符号与淡淡的“言语香蕉”区域都可能失去可读性。如果你要反转它，请把线条提亮、提高符号的对比度、保留形状编码，并测试每个系列在没有颜色的情况下是否依然能够区分。
