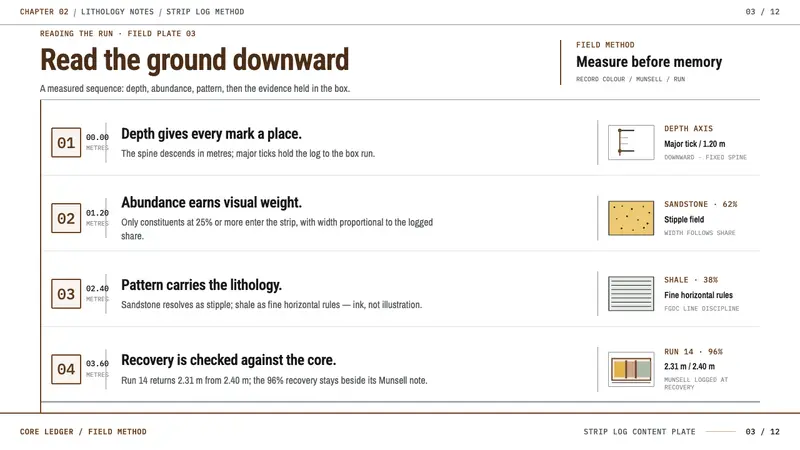

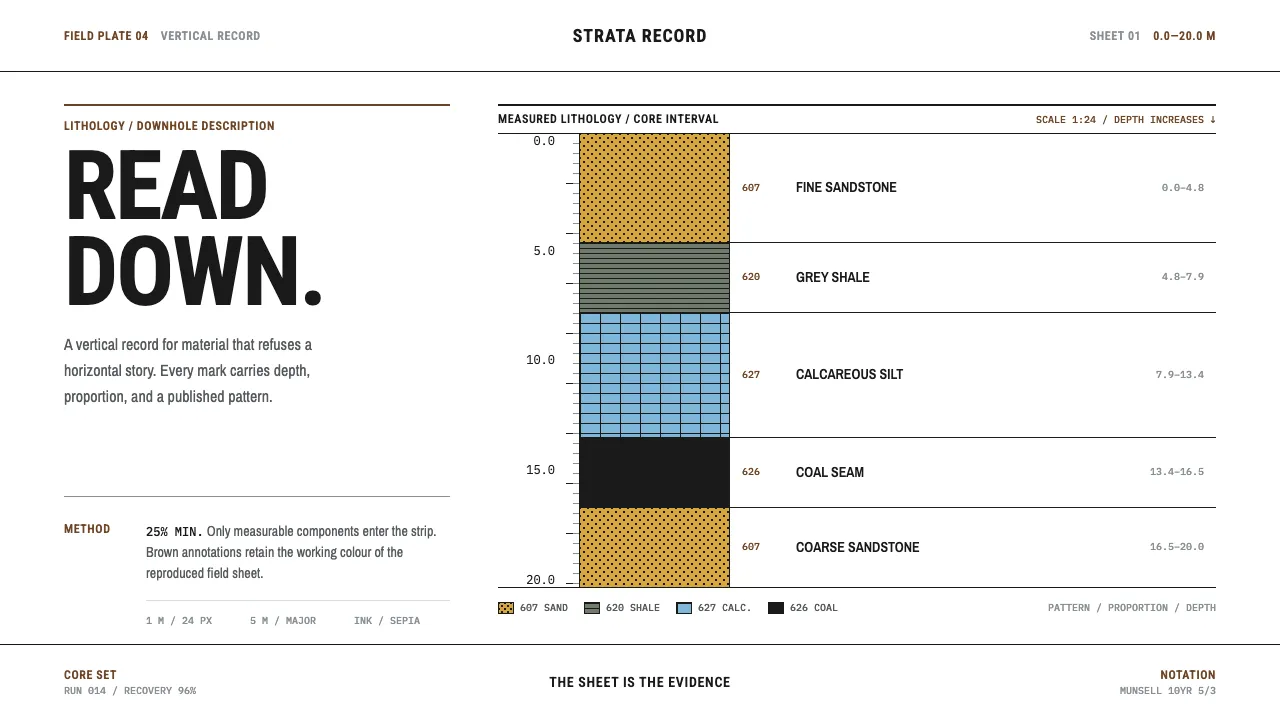

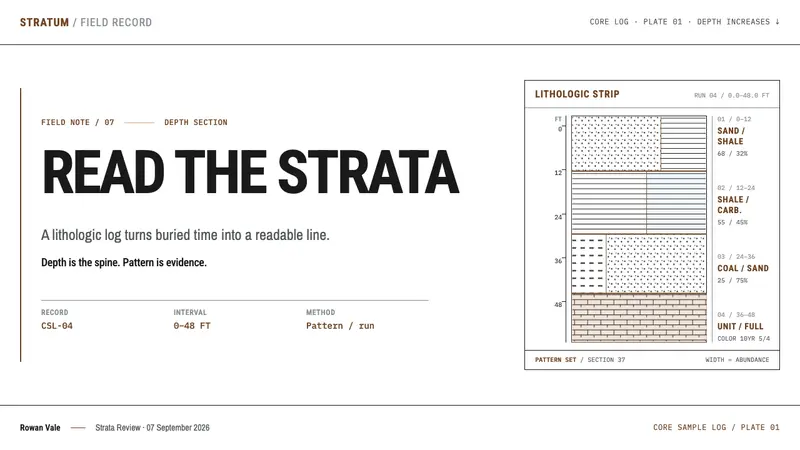

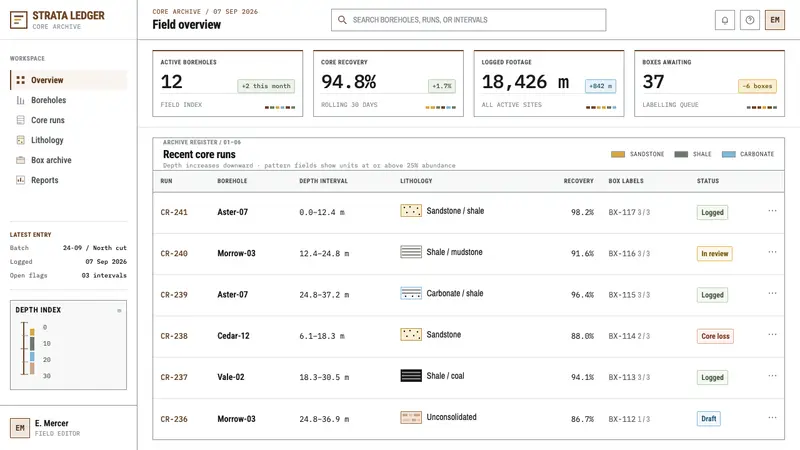

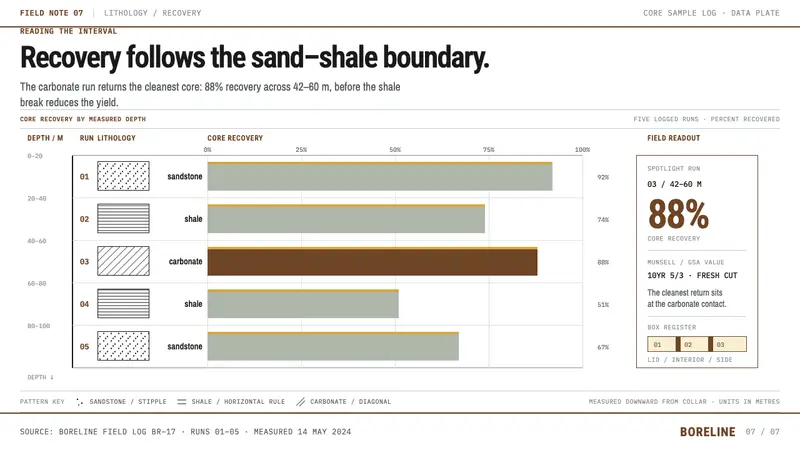

岩心柱状图是把地层竖起来画。左边一根深度轴，向下越钻越深；右边是岩性图柱，砂岩画点、泥岩画细横线，全部照 FGDC 第 37 节的标准图案，纯黑线条压在白色图纸上。含量不到 25% 的成分不上柱，上柱的宽度就是它的百分比 —— 这套规则是公开发布的，不需要谁再发明一遍好看的石头花纹。

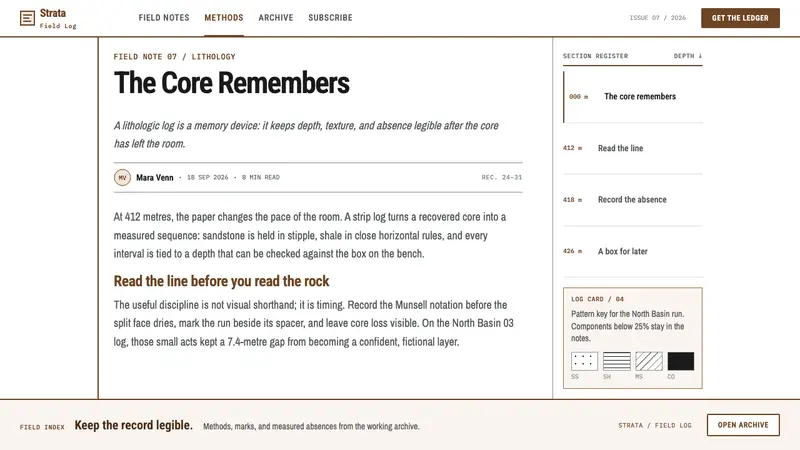

图纸是要对着实物看的：岩心装在两三英尺长的木盘里，木隔块标出每一回次和取心缺失的位置，回次号在盒盖内、盒盖外和侧面各写一遍。颜色不靠眼睛记，靠孟塞尔色卡当场比对——放久了氧化，色调就变了。整套图的线条是棕色的，因为几十年里它们都靠重氮晒图复制，那层棕就是复制品自己的颜色，后来干脆成了传统的本色。
